操作文档

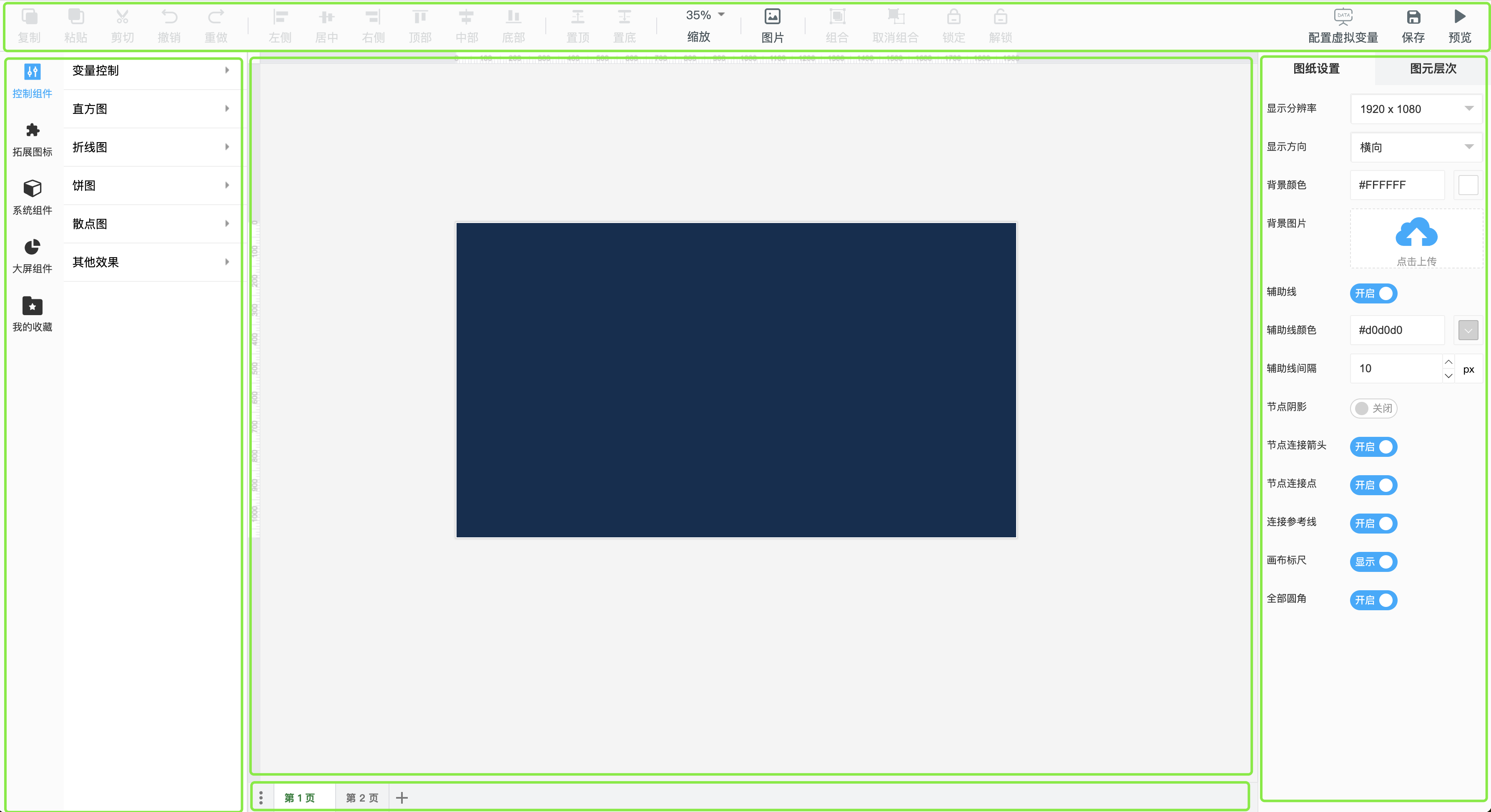

界面全景图

界面全景图

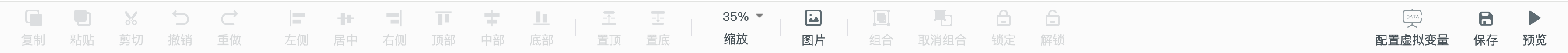

1、工具栏面板​

工作栏区域 工作栏区所有按钮都是有状态的，分为可点击，不可点击；不可点击呈灰色，可点击是黑色

1.1、复制​

当编辑区有图元被选中时，按钮为可点击状态，点击可复制当前图元；也可使用快捷键ctrl/command + C;

1.2、粘贴​

当执行完复制操作时，按钮为可点击状态，点击可粘贴已复制图元；也可使用快捷键ctrl/command + V;

1.3、粘贴​

当编辑区有图元被选中时，按钮为可点击状态，点击可复制当前已选中图元并且将改图元从画布中和移除；也可使用快捷键ctrl/command + X;

1.4、撤销​

当对图元执行新增、删除、修改后就会激活撤销的状态，点击后会撤销上一步执行的操作；

1.5、重做​

当执行完撤销操作后，会激活重做的状态，点击后会返回上一步撤销的操作；

1.6、对齐​

对齐按钮有6个，左对齐、右对齐、上对齐、下对齐、垂直方向中心对齐、水平方向中心对齐；在画布上多选图元就能激活这六个按钮的状态， 此时点击就可以执行相应的对齐操作；

1.7、缩放​

[缩放]按钮可随时操作，状态永远是可用状态，它是改变画布的显示大小，对画布进行显示比例调整，以获得极佳的显示比例，操作图元； 画布的比例调整就会改变突变的显示大小；

1.8、图片​

[图片]按钮可随时操作，状态永远是可用状态，当系统静态图库不满足我们的需求时，我们就可以通过点击此按钮从外部获取一张图片， 然后插入到画布中；

1.9、组合​

当选中的多个图元的时候，就会激活组合按钮的状态，点击就将选择的图元组合到一个新的图元中；组合后就可以整体操作图元了；

1.10、取消组合​

当选中的图元处于组合状态，就会激活取消组合按钮的状态，点击后就会取消当前的组合图元；

1.11、锁定​

当选中的图元未处于锁定状态，就会激活锁定按钮的状态，点击后就会锁定当前选中的图元，锁定后的图元无法编辑；

1.12、解锁​

当选中的图元处于锁定状态，就会激活````解锁```按钮的状态，点击后就会解锁当前选中的图元，解锁后图元恢复恢复恢复可编辑；

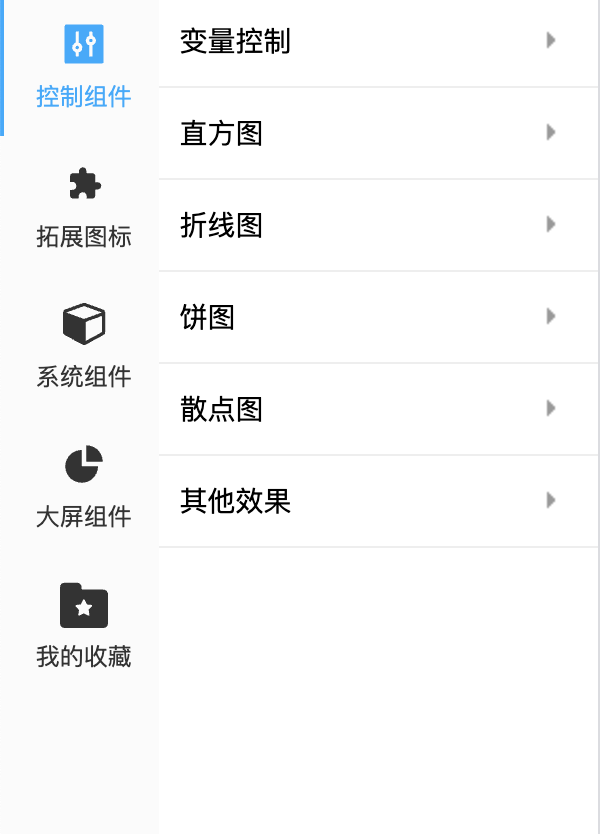

2、图元菜单面板​

菜单中的图元可以点击自动插入到画布，也可以拖拽插入到画布；

图元菜单面板

2.1、控制组件​

控制组件中定义了一系列图元，都是需要数据交互的图元；比一定能满足所有应用场景，但可以根据这些按钮的定义方式做二次开发； 里面包含了变量控制、统计图相关；

2.2、拓展图标​

拓展图标中引入了一些行业图图片，如电路、电器、工程、标志、排水等等；如需调整可在代码中二次开发配置；

2.2、系统组件​

系统组件是系统添加的一些矢量图标；如需调整可在代码中二次开发配置；

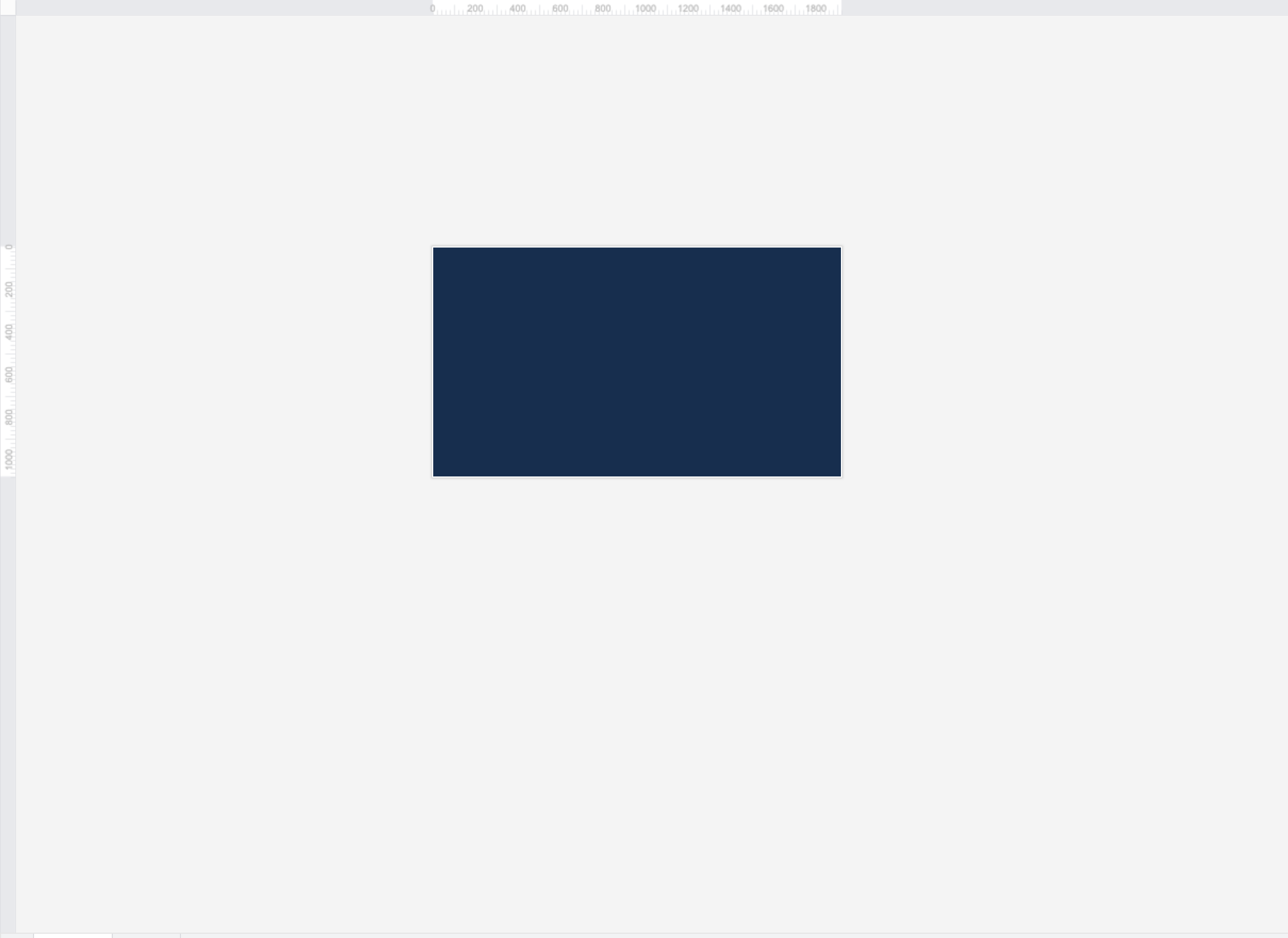

3、编辑区​

图元菜单面板

编辑区中有画布可标尺，画布可以按需求放大缩小，可通过鼠标滚轮缩放，也可以点击缩放按钮按比例缩放；画布是无限画布，但画布有一个尺寸，画布的实际大小会根据此大小来扩张； 这个扩展是动态计算的；

4、页面标签区域​

页面标签区域

万维组态是多页面模式的；也就是说 一个组态图中至少有1个页面，可画多个，同时只能展示1个，可以根据需求设置跳转，就像我们平时的网页一样跳转到不同的页面区； 页面标签就是用来展示不同的页面的，编辑时可以点击标签切换显示不同的页面；也可以添加、删除页面；可以理解为它是用来管理页面的；

5、功能面板设置（图纸设置面板和图元设置面板）​

图纸设置面板 包含图纸设置和图元层次两个子面板； 图元设置面板 包含图元样式设置、图元文字设置和图元数据设置3个子面板；

当没有选中任何图元时，编辑区右边才会显示图纸设置面板； 当选中图元时，编辑区右边才会显示图元设置面板；

5.1、图纸设置​

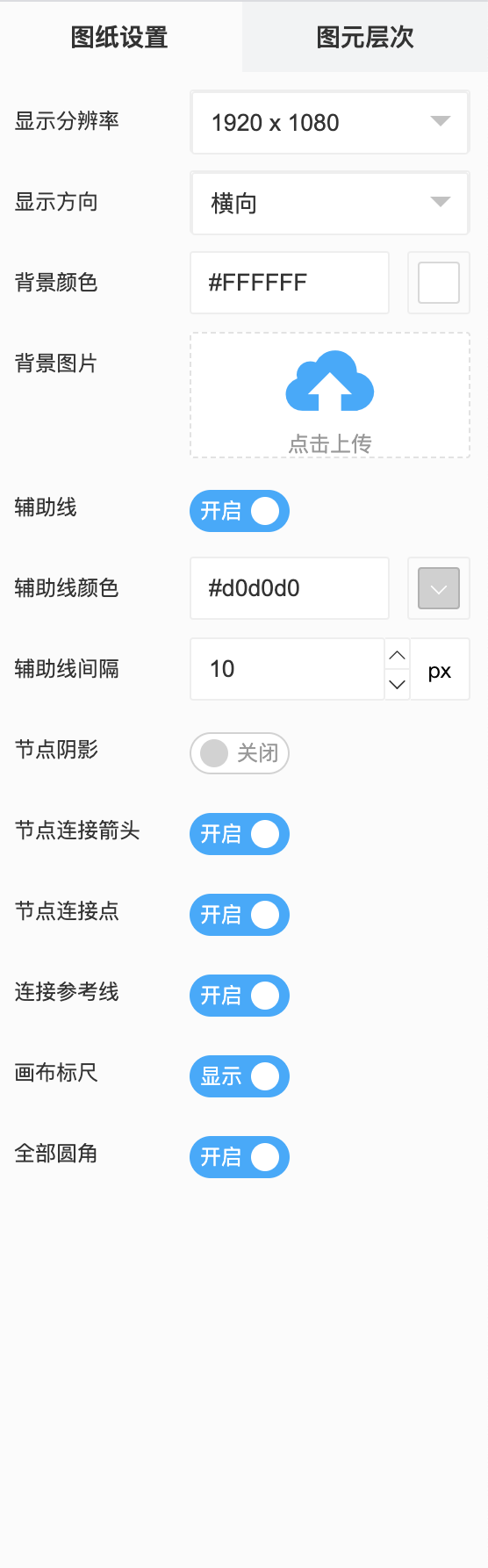

图纸设置面板

在图纸设置中有一系列的设置项，如：

  • 显示分辨率：调整当前页面画布大小
  • 显示方向：调整当前页面画布显示方向（区分PC和移动端）可设置此属性
  • 背景颜色：调整当前页面画布背景颜色
  • 背景图片：设置当前页面画布背景图片
  • 辅助线：是否显示网格辅助线
  • 节点阴影：调整当前页面画布中所有图元阴影显示状态
  • 节点连接箭头：图元连接箭头是否显示
  • 节点连接点：图元连接点是否显示
  • 连接参考线：图元移动参考线是否显示
  • 画布标尺：显示隐藏编辑区的标尺
  • 全部圆角：图元接箭头

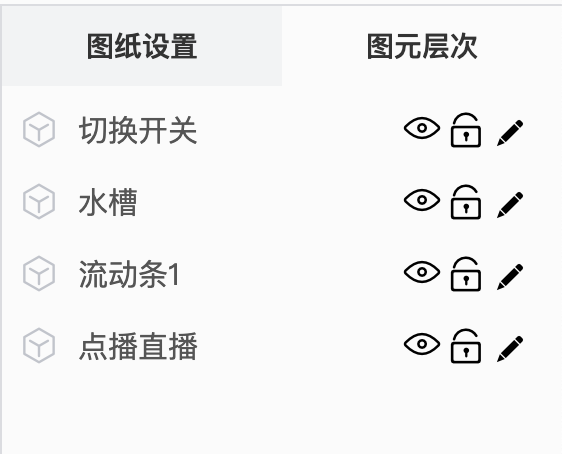

5.2、图元层次​

图元层次

图元层次面板中展示出了当前画布中所有图元节点，可以点击列表中的图元快速定位到节点上；每个图元后面有三个按钮：

  • 显示隐藏按钮: 点击可设置图元显示/隐藏状态
  • 上锁按钮: 点击可设置图元上锁状态
  • 编辑按钮: 点击可选中图元进入编辑状态

5.3、图元设置面板​

5.3.1、图元样式设置​
5.3.2、图元文字设置​
5.3.3、图元数据设置​

6、虚拟变量管理​

在我们编辑器中控制变量只有全部为虚拟变量，所以我们所有的变量都是配置出来的；

6.1、虚拟变量概念​

虚拟变量：我们可以将一个虚拟变量理解为一个对象，我们定义了变量名称、变量类型、默认值、数据点位、自定义算法等属性； 而变量的值就是我们的定义的自定义算法的返回值；所以一个虚拟变量实质上就是一个方法，变量值就是这个方法的返回值；

6.2、数据点位​

数据点位是我们在后端维护的数据点位，数据点位直接参与我们的mqtt数据通信， 详细信息请进入我们的管理后端查看

6.3、配置虚拟变量​

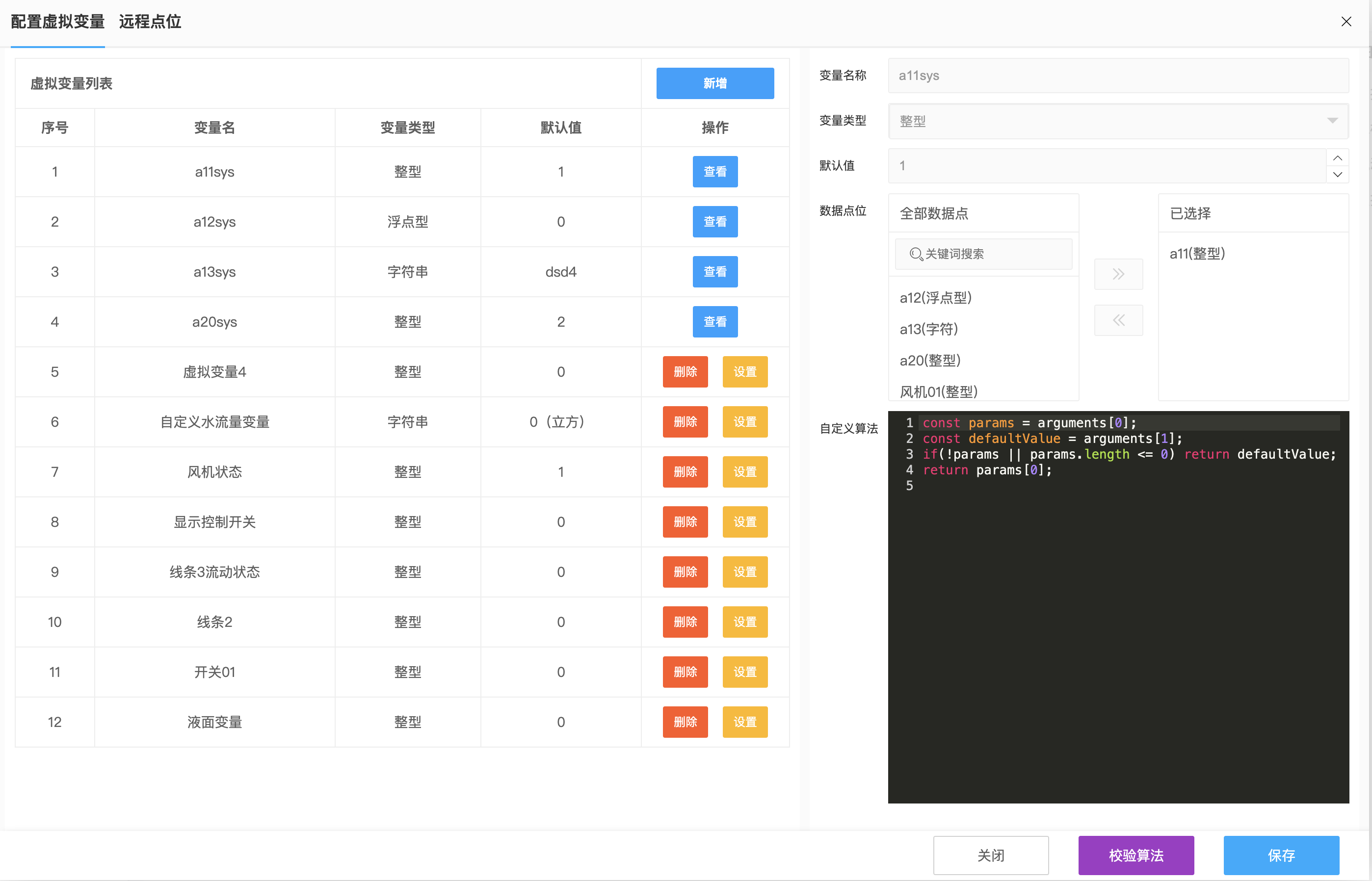

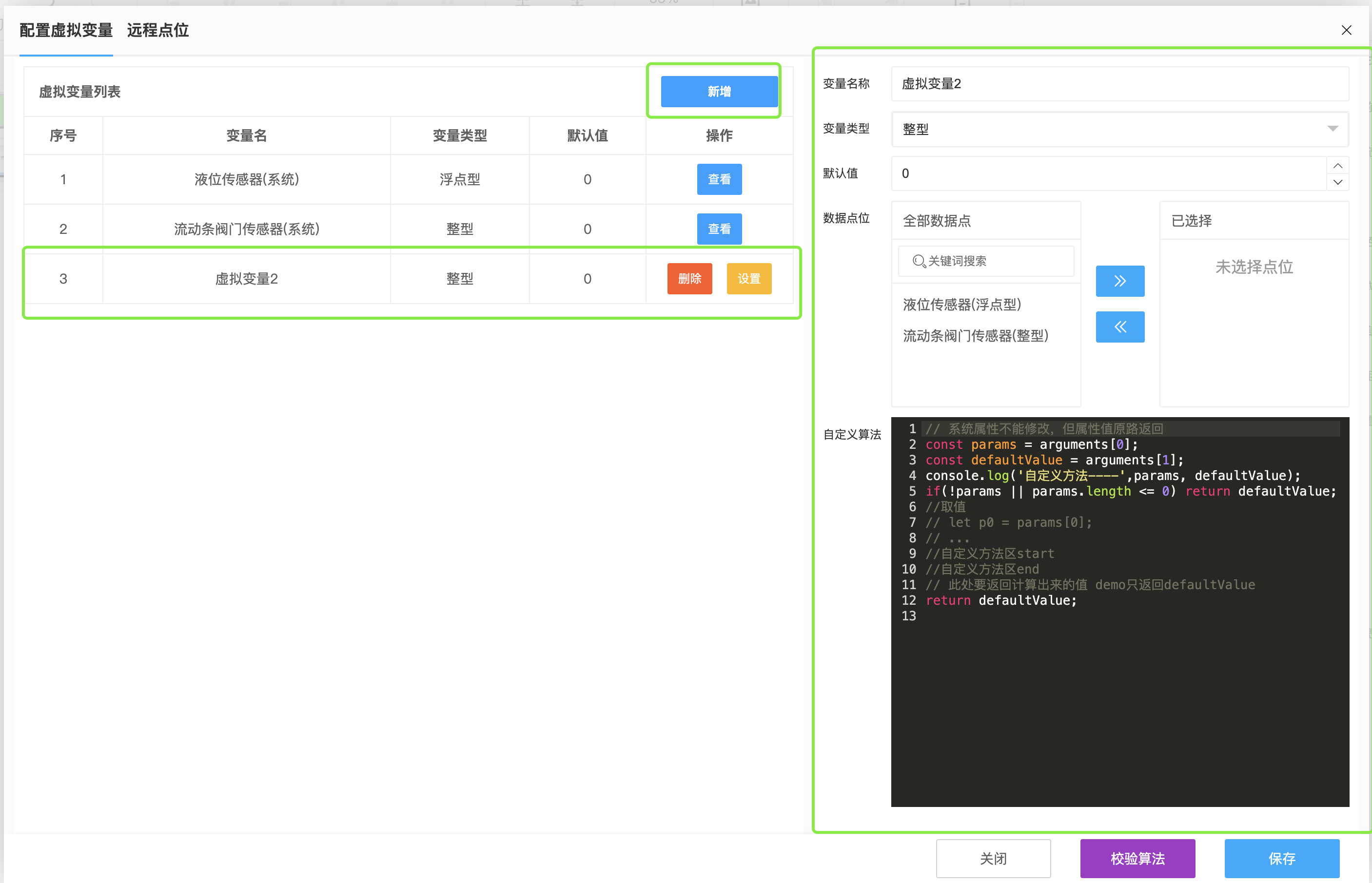

点击有上角配置虚拟变量按钮打开配置虚拟变量的面板 配置如下图所示： 虚拟变量配置面板

6.3.1、虚拟变量添加​

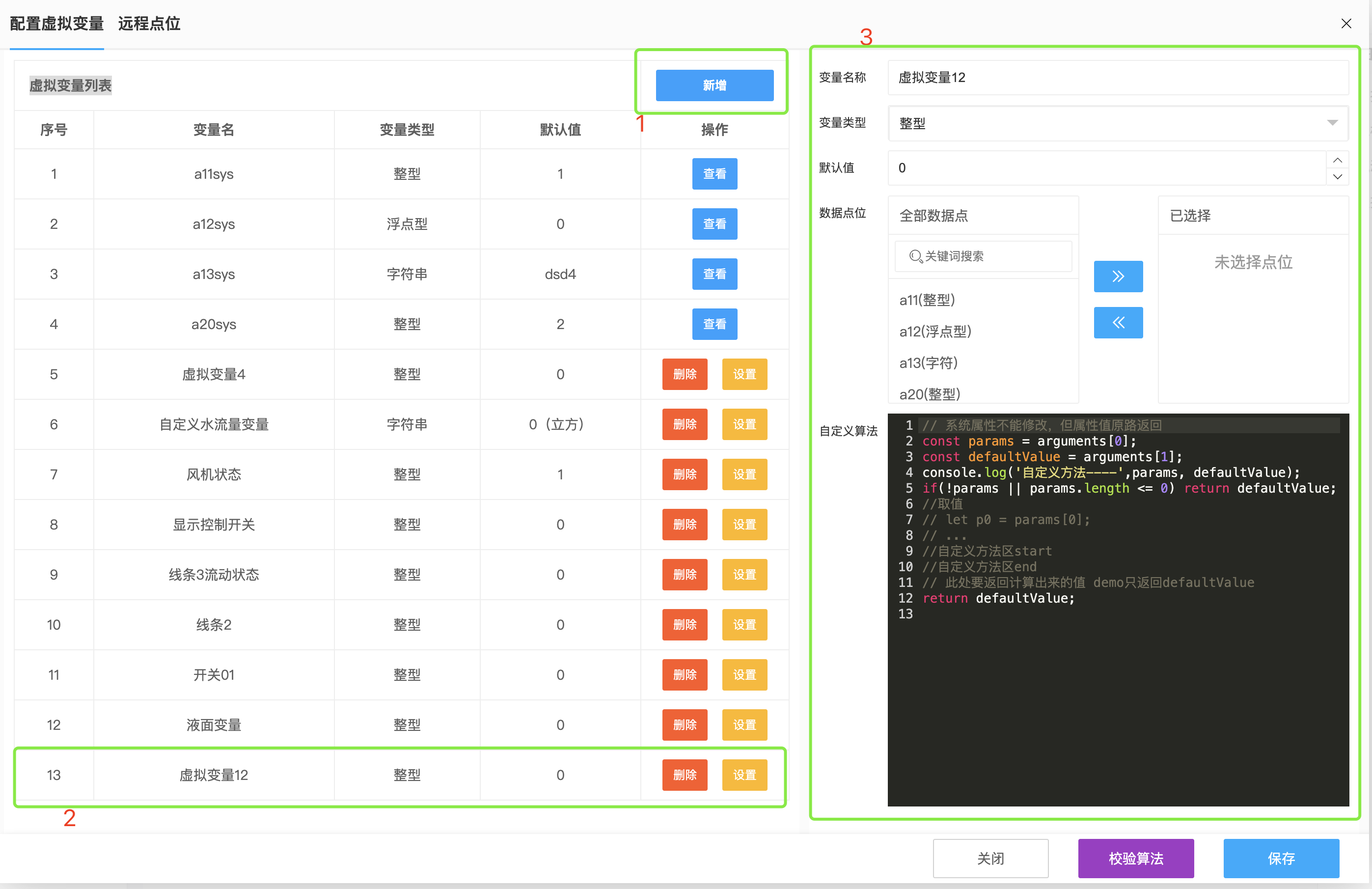

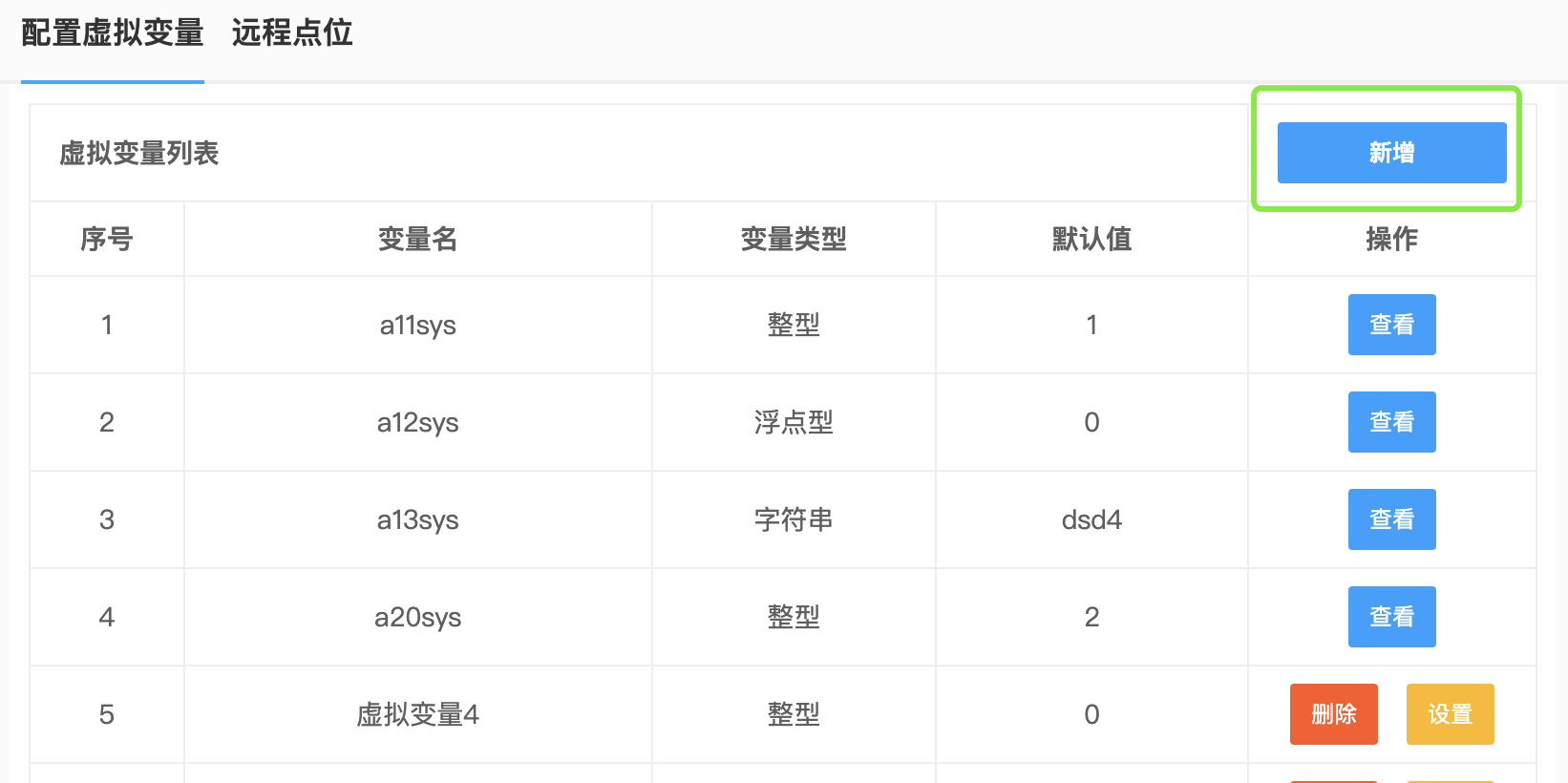

虚拟变量新增 点击新增按钮，虚拟变量列表中会自动在尾部新增一个变量， 并且在右侧设置区域会自动显示变量初始化信息，之后就可以在右边设置变量名称、变量类型、默认值、数据点位、和自定义算法信息了；

虚拟变量新增流程

6.3.1.1、填写虚拟变量名称​

在右边变量名称在输入变量名称，在选择变量时我们用这个名字区分；

6.3.1.2、选择虚拟变量类型​

在右边变量类型的下拉框中选择变量类型，可选值有3个，整型、浮点型（小数）、字符串；

6.3.1.3、填写虚拟变量默认值​

在右边变量名称在输入变量默认值，在自定义算法的计算过程中出现问题会返回此默认值；

6.3.1.4、选择数据点位​

在右边数据点位的穿梭面板的全部数据点列表中点击列出来的点位，就会将改点位选择到右边的已选择列表中去， 可选择多个数据点位

6.3.1.5、自定义算法​

在右边自定义算法代码输入框中编写javascript执行代码，实际执行过程中， 该方法的参数系统会注入两个参数，

数据点位值数组：是6.3.1.4中选择的数据点位的实时值的集合；

默认值是：是6.3.1.3中输入的默认值， 当自定义算法计算出错了就会返回此值；

了解虚拟变量之后我们进入数据绑定模块

7、数据绑定​

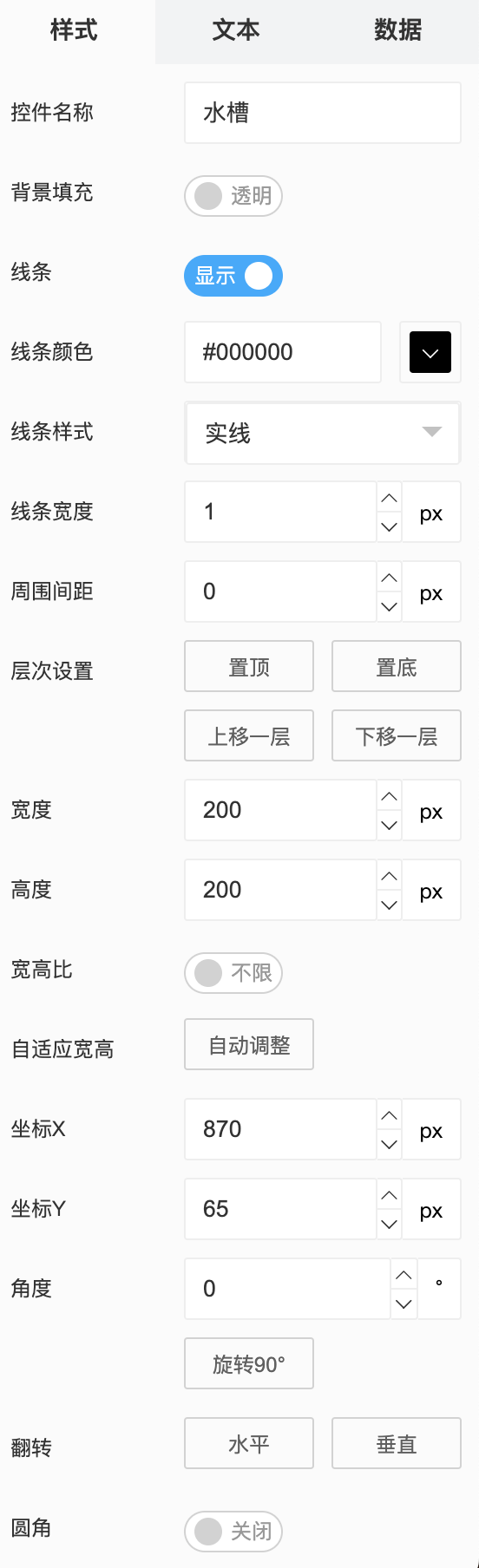

选中一个图元，编辑器右边的图纸设置面板会切换成图元属性设置面板 如下图所示： 图元属性设置面板

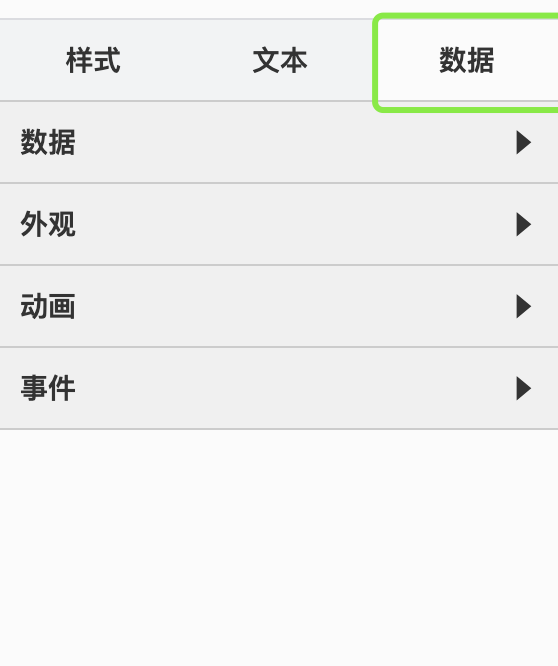

点击顶部数据栏目切换到数据绑定面板， 数据绑定视图

数据绑定面板有四个折叠面板

  • 数据：包含自定义图元的数据绑定信息
  • 外观：包含图元的公共属性（字体颜色、背景颜色、显示/隐藏）数据绑定信息
  • 动画：包含图元的动画（旋转、闪烁）数据绑定信息
  • 事件：包含图元的点击事件（单击、双击）数据绑定信息

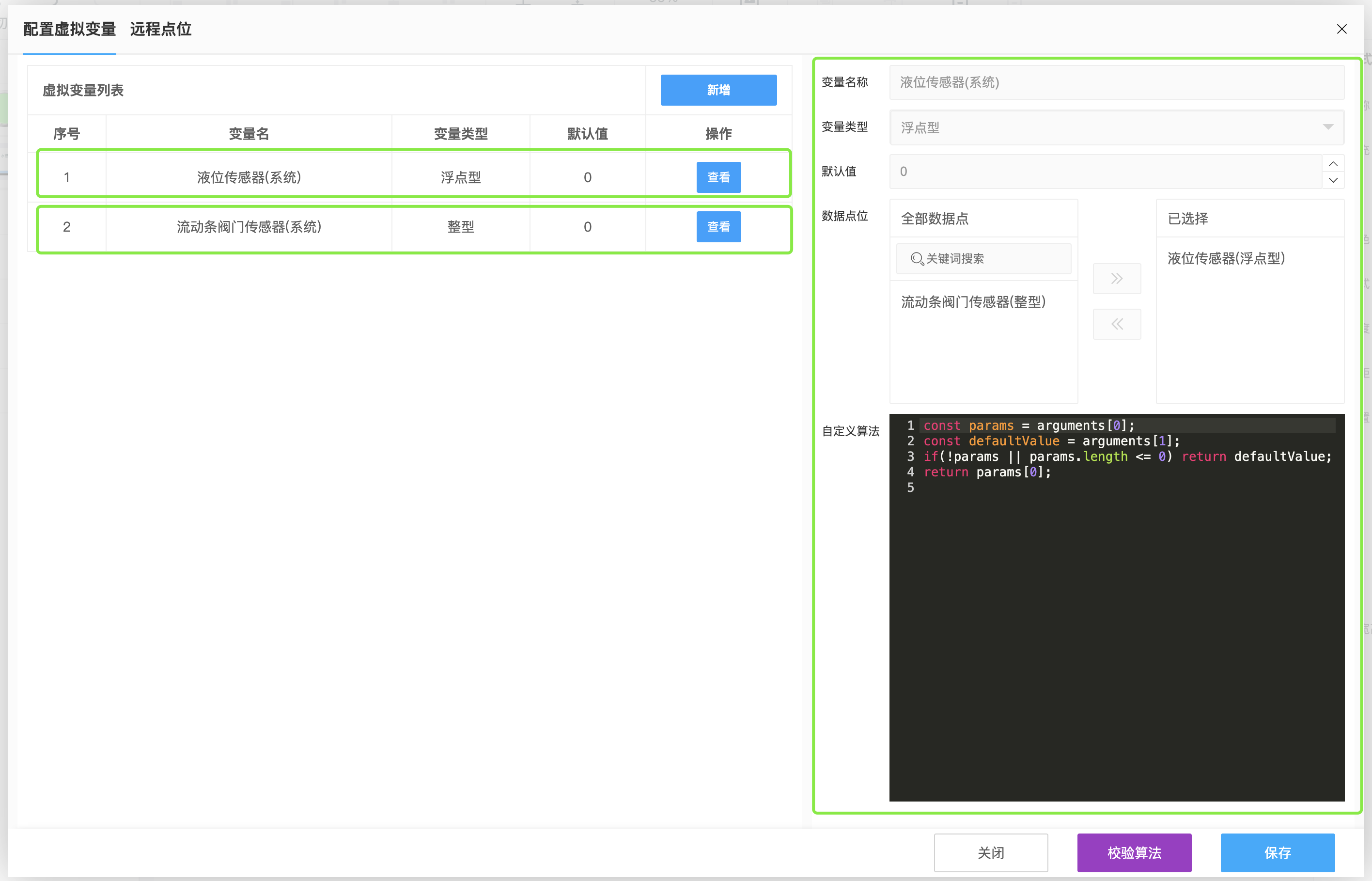

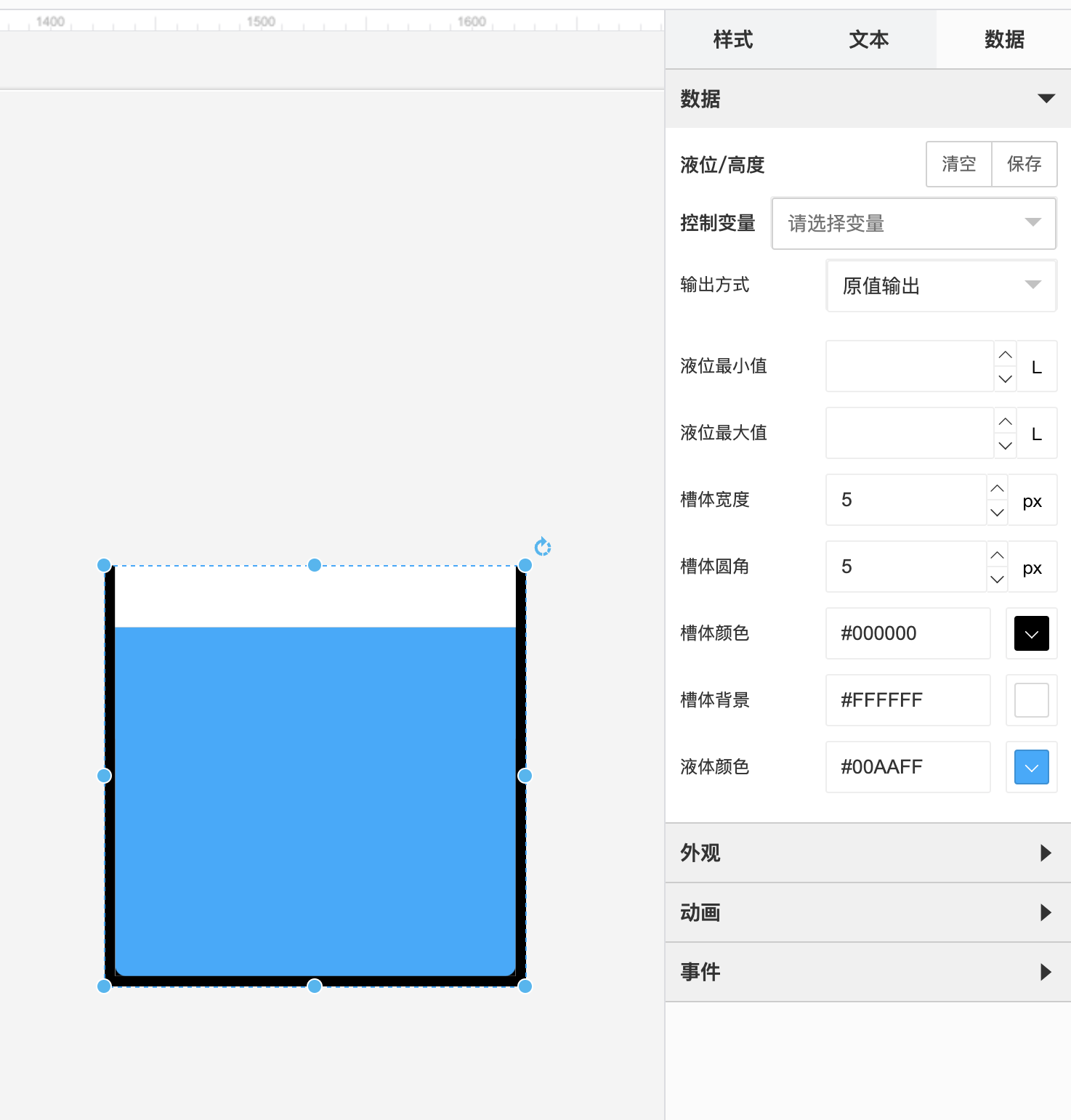

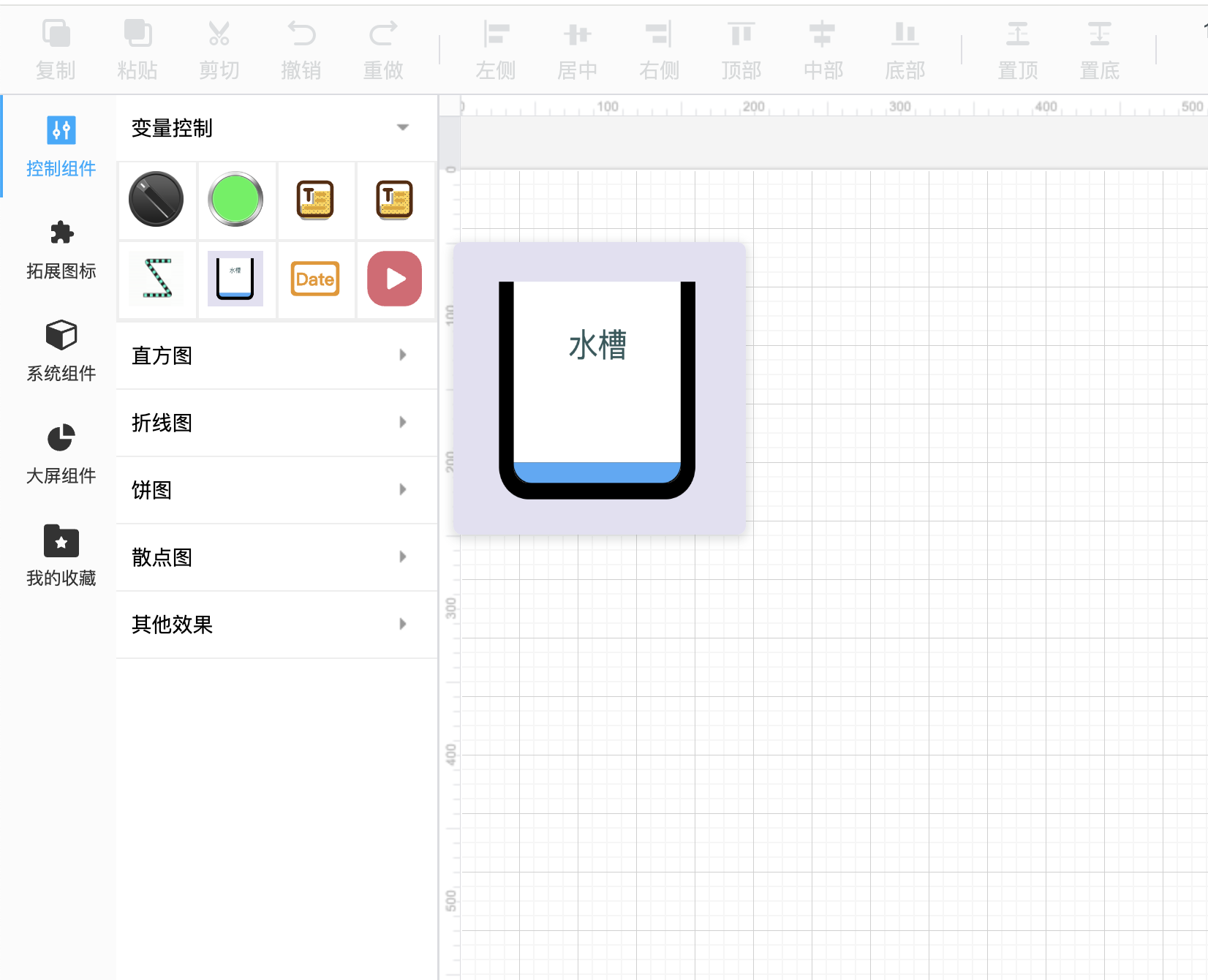

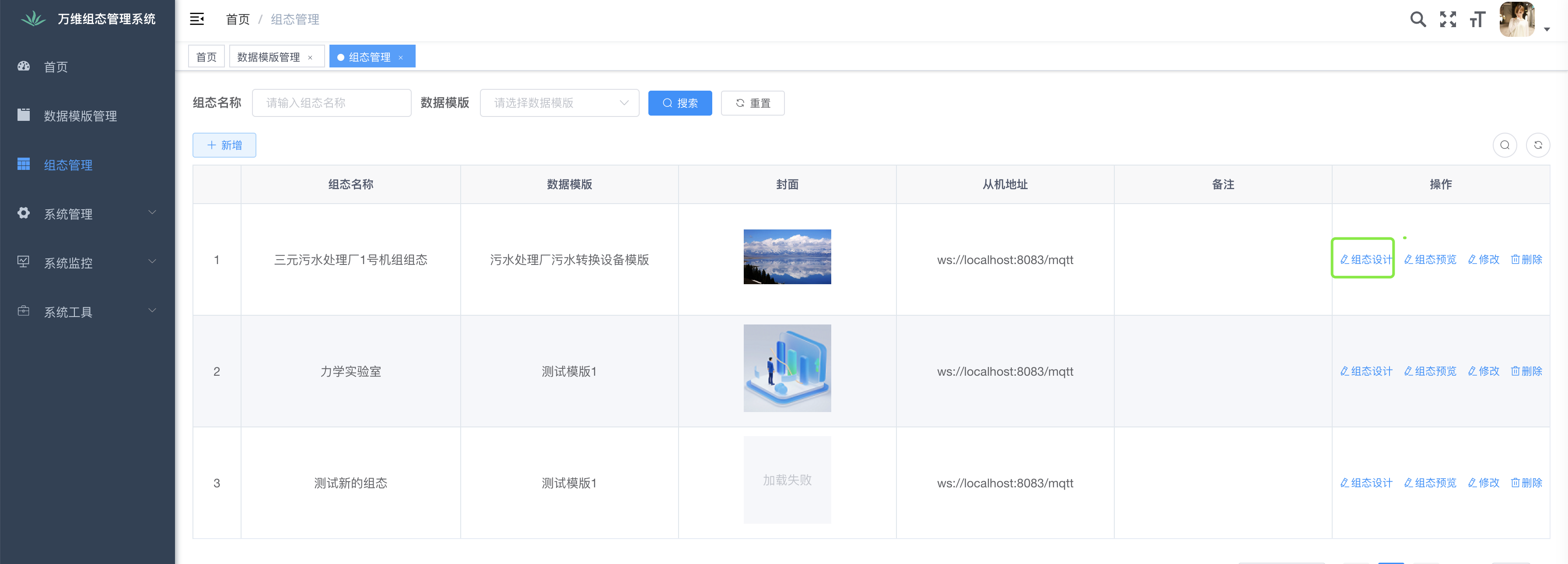

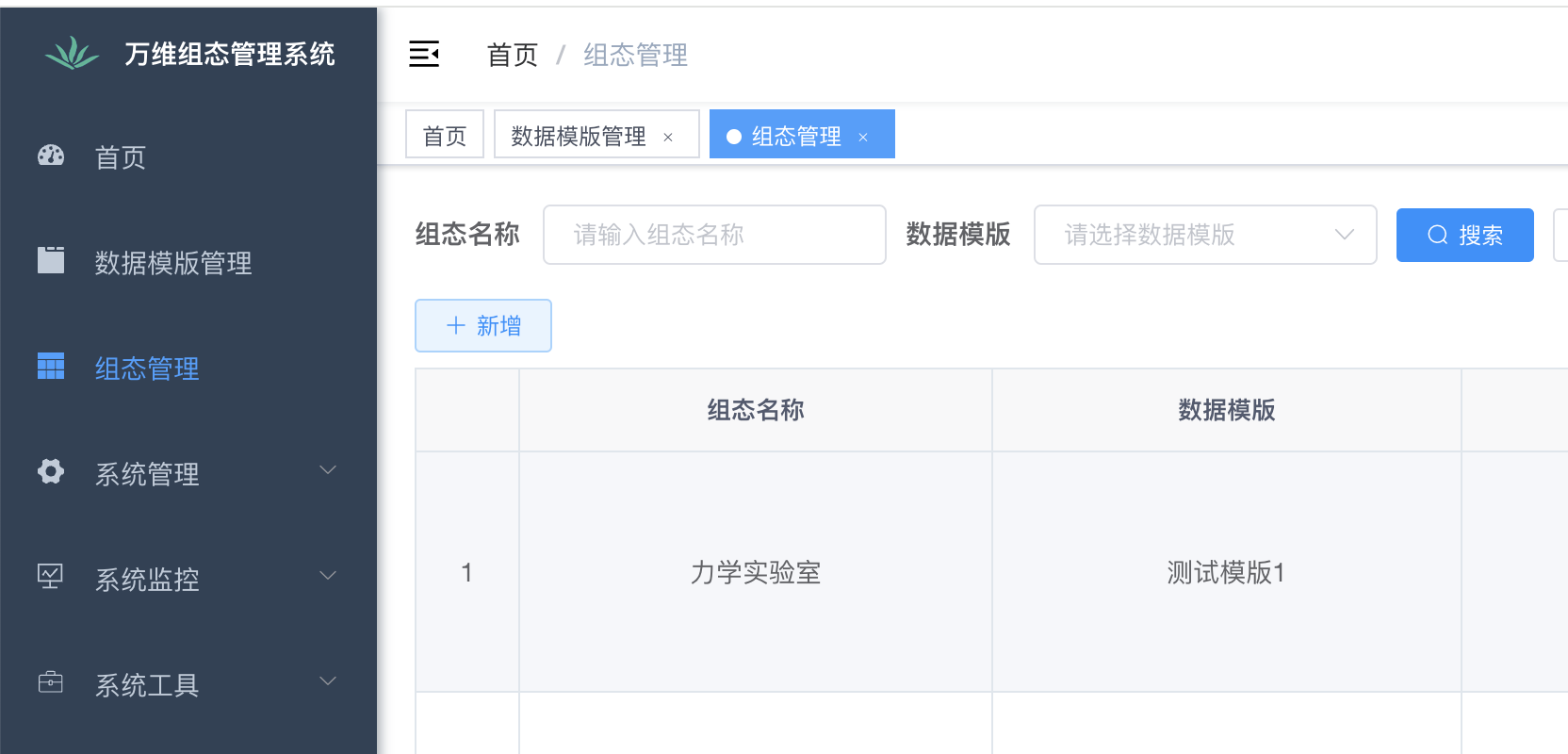

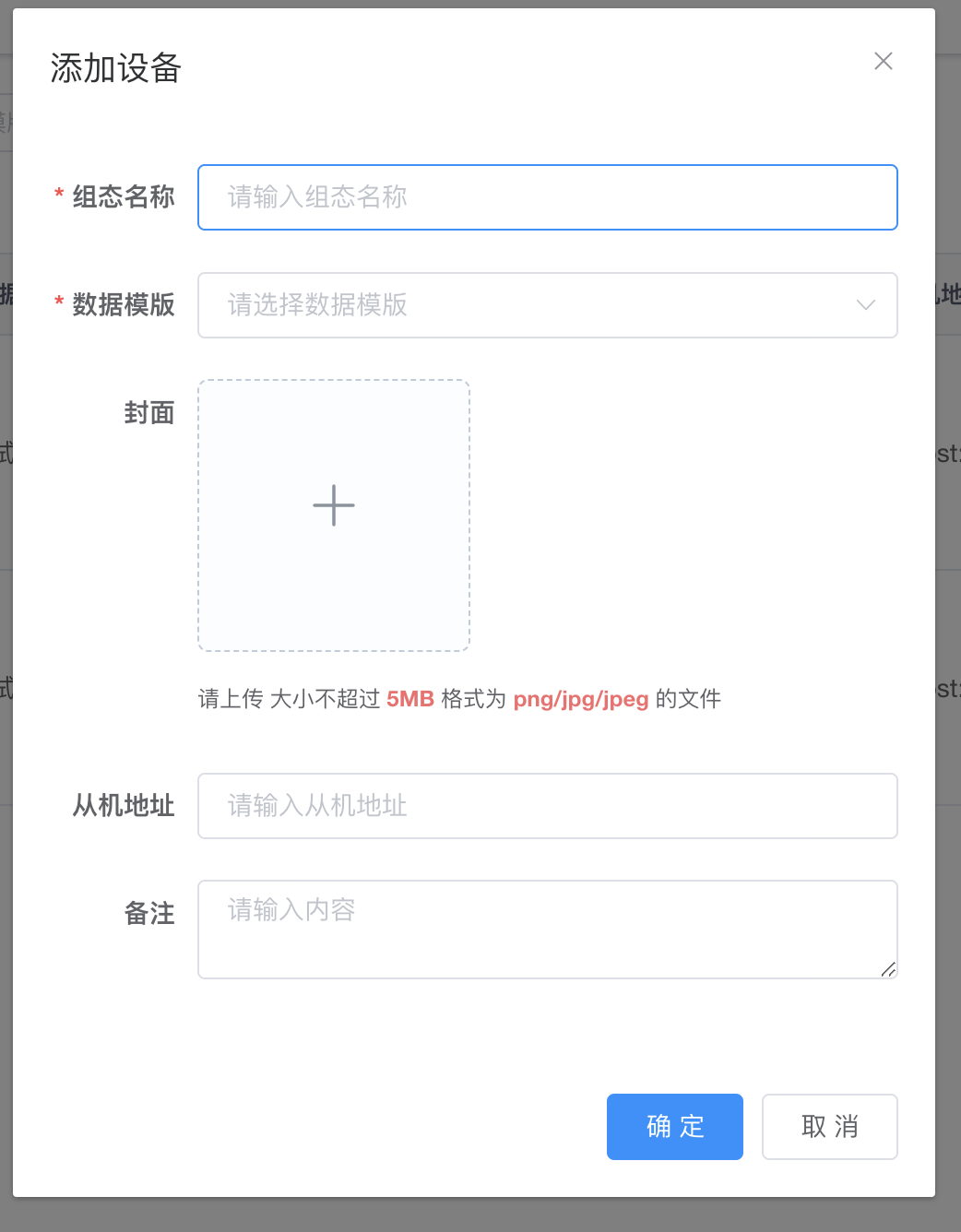

我们以水槽图元为例：来说明他的数据绑定过程： 水槽演示

注意：数据点位的字段有点位名称、点位属性、数据类型、默认值、排序等字段，所有字段必填， 点位属性字段对应数据通信中的key，每个模版这个值唯一，不重复； 点位名称为点位名称，区分是哪个点位 数据类型改点位值的数据类型分为整型、浮点型（小数）、字符串，可根据实际情况设置类型 默认值当系统数据通信一直没有收到改点位的实时值时，改点位的默认值

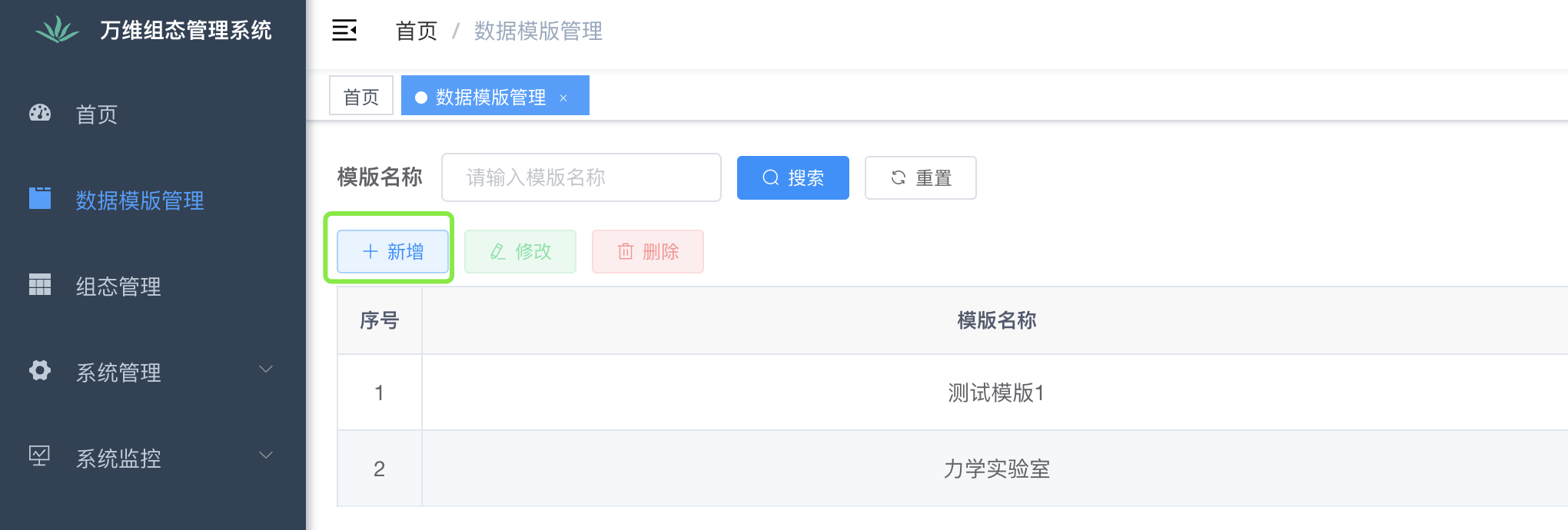

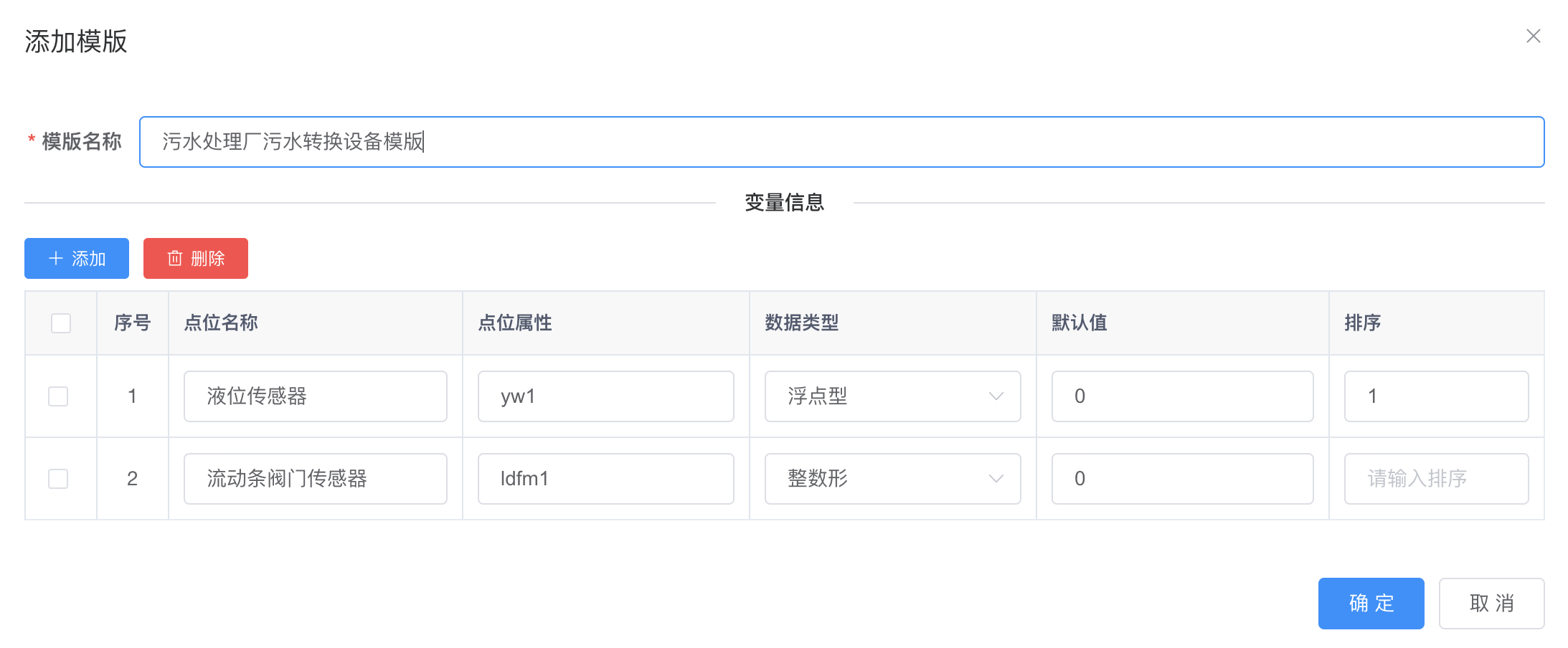

新增数据模版1 我们加了两个数据点位，规定我们已知的【[液位传感器]】点位的值在 0～100，这样规定我们后面会用到；

单点位虚拟变量：就是虚拟变量的数据点位只有一个，并且该变量的默认值就是该数据点位的默认值， 该变量的变量类型就是该数据点位数据类型，该变量的自定义算法的返回值时该数据点位的实时值;

const params = arguments[0];
const defaultValue = arguments[1];
if(!params || params.length <= 0)
    return defaultValue;
let p0 = params[0];
return p0 + '%';

疑问：默认值设置为 “0%”是为什么呢？ 自定义算法返回值为什么要用【return p0 + '%';】，这是由我们的水槽图元属性决定的：

  • 我们已知的【[液位传感器]】点位的值在 0～100，我们知道水槽液位高度的范围值是字符串 0% ～ 100%；
  • 所以我们的可以直接使用点位数据的实时值来设置液位高度；

注意：arguments[0]为算法的第一个参数，值为已选数据点位的实时值，arguments[1]为虚拟变量的默认值； 在这里我们只选择了一个【液位传感器】数据点位，所以就只取arguments[0]，若选择了多个点位，就用arguments[i], i是点位下标，就是在已选择点位列表中的位置，从0开始；

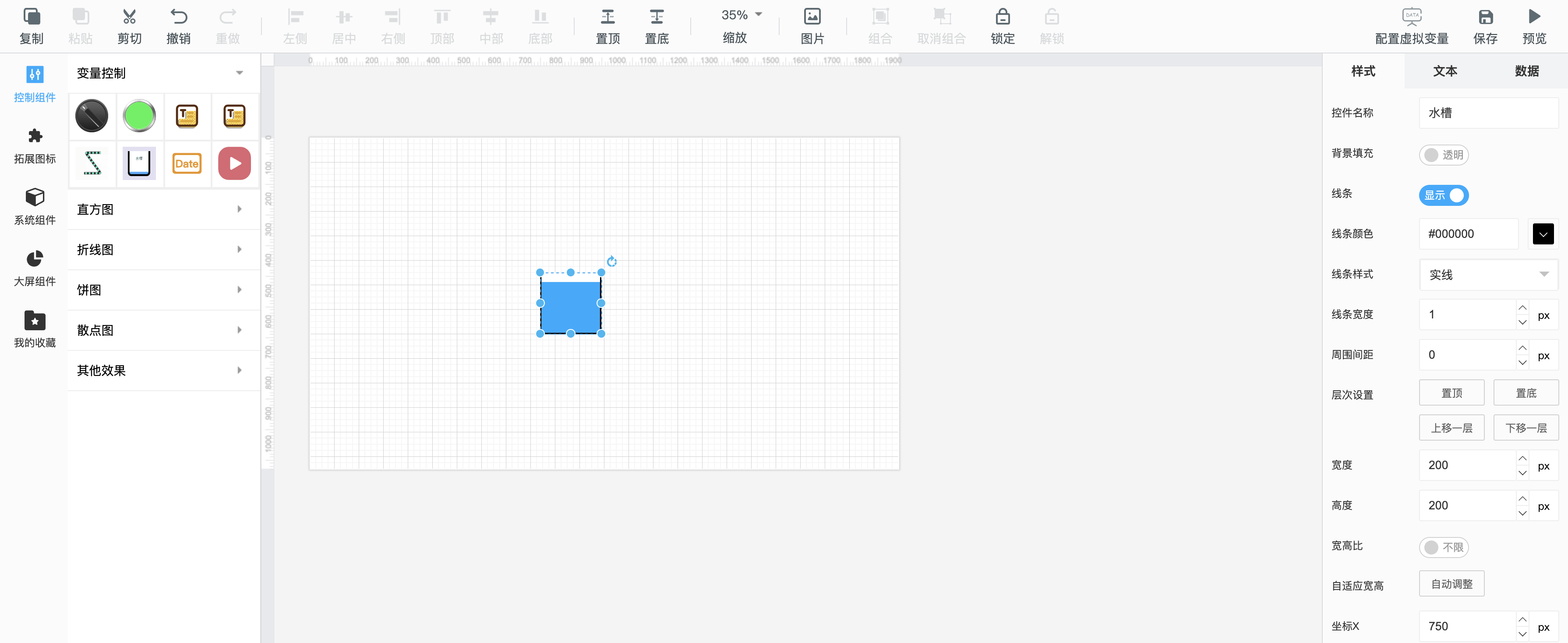

插入图元后画布会自动选中现在添加的水槽图元

新增水槽2

右边显示【图元设置面板】

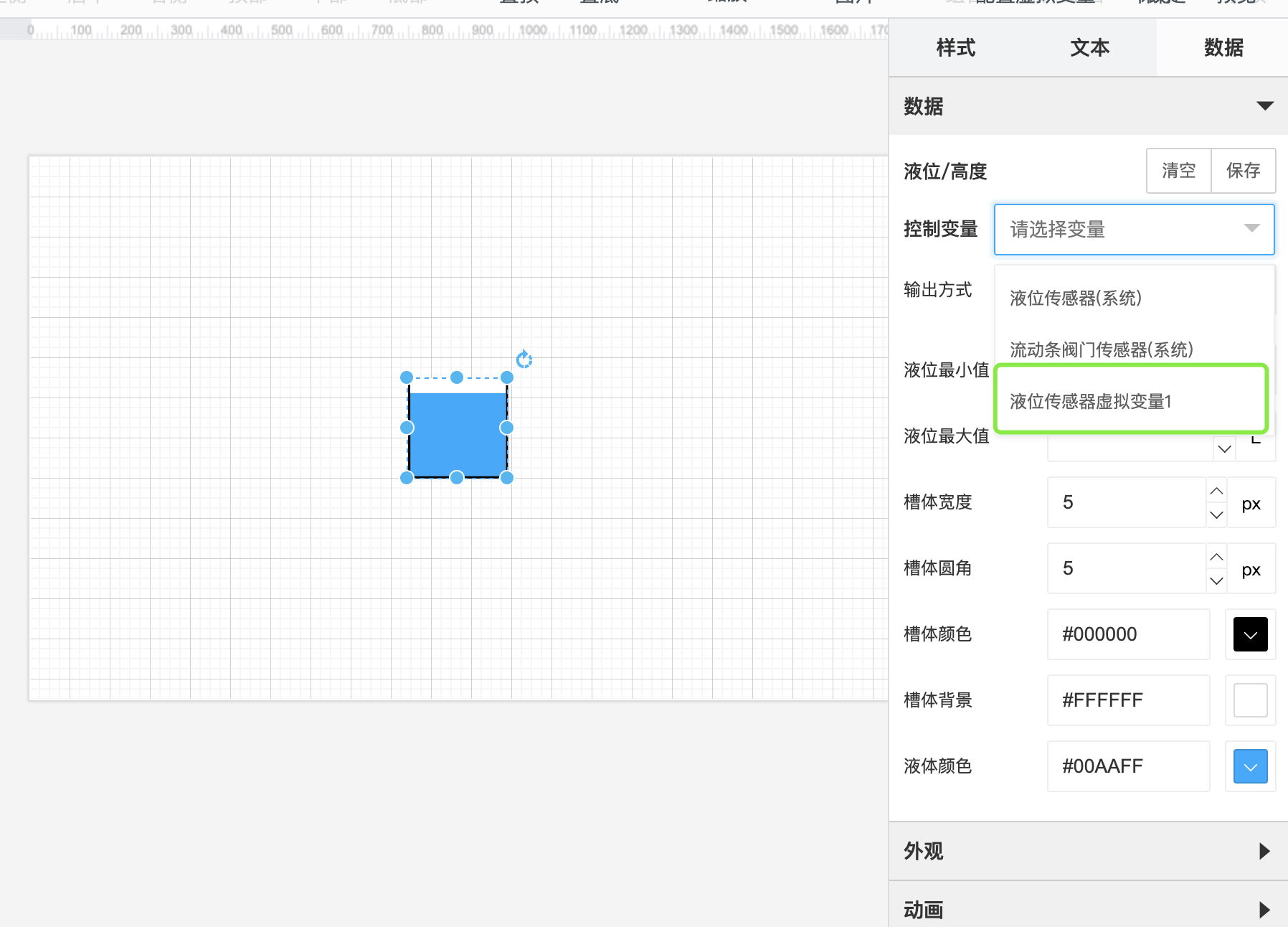

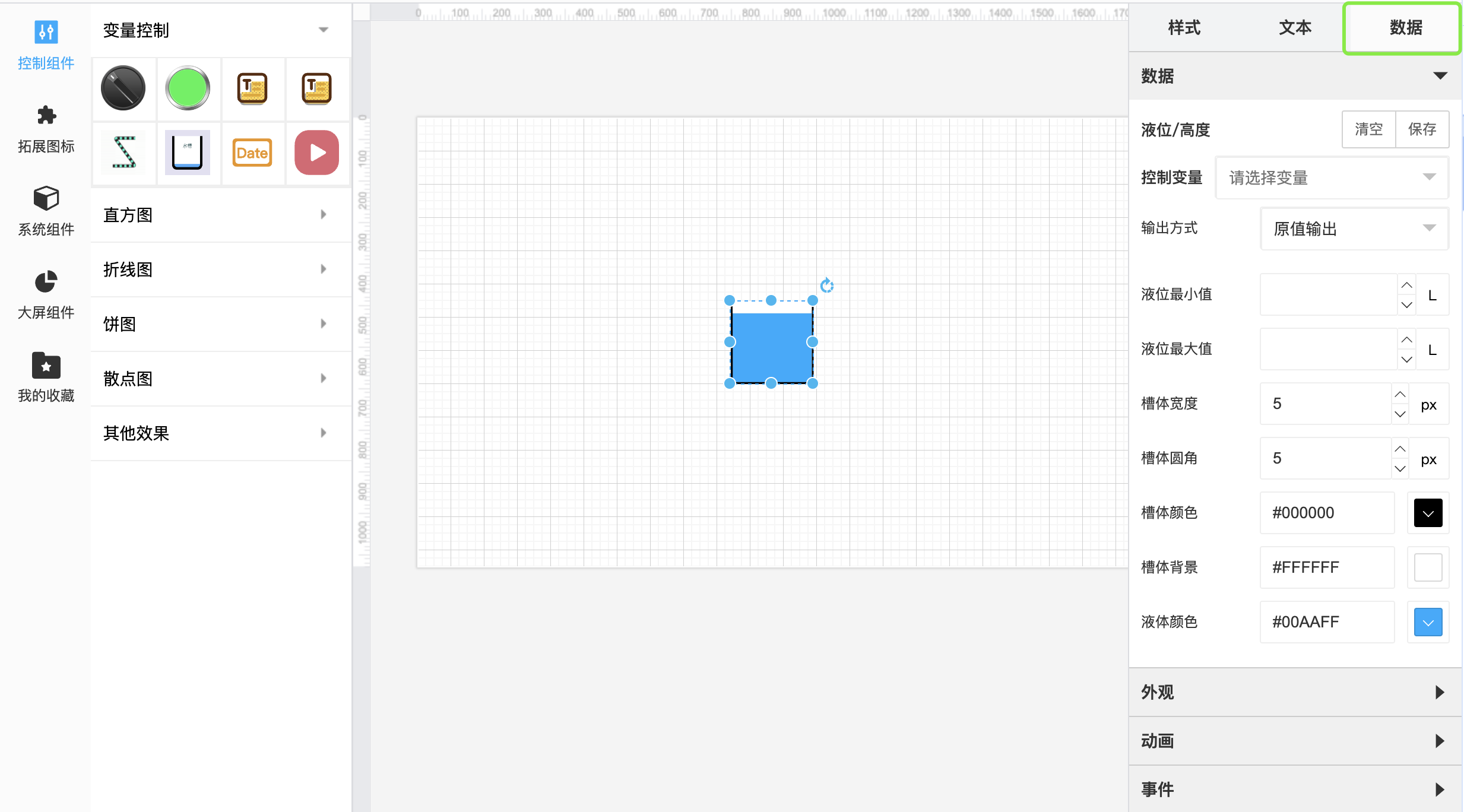

  • 第8步：选中【数据】子面板，打开里面的【数据】折叠项，设置【液位/高度】的控制变量和输出方式； 新增水槽4

选择我们刚刚添加的虚拟变量 【液位传感器虚拟变量1】; 输出方式选择 【原值输出】; 新增水槽4
